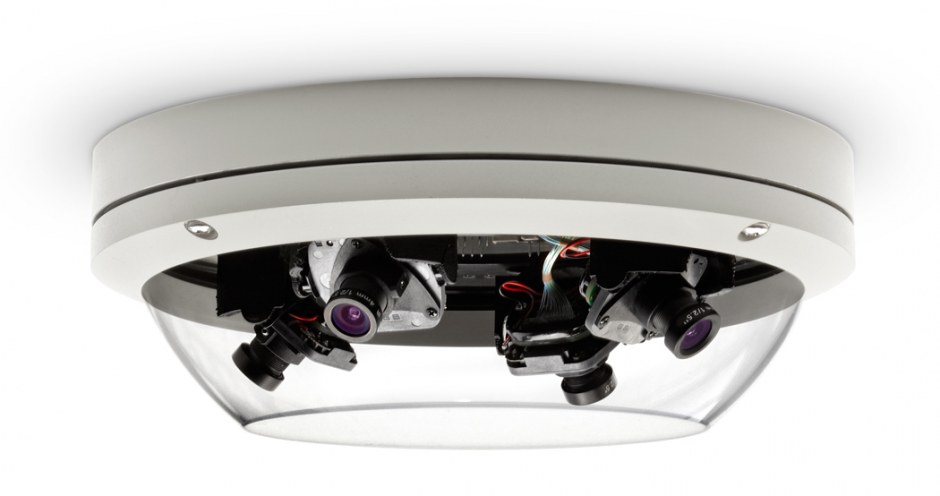

監控攝像頭是一種半導體成像器件，具有靈敏度高、抗強光、畸變小、體積小、壽命長、抗震動等優點。監控攝像機安全防范系統中，圖像的生成當前主要是來自CCD攝像機，也可將存儲的電荷取出使電壓發生變化，具有抗震動和撞擊之特性而被廣泛應用。

　　監控攝像機的鏡頭調試方法

　　安裝鏡頭

　　監控攝像機必須配接鏡頭才可使用，一般應根據應用現場的實際情況來選配合適的監控鏡頭，如定焦鏡頭或變焦鏡頭、手動光圈鏡頭或自動光圈鏡頭、標準鏡頭或廣角鏡頭或長焦鏡頭等。另外還應注意鏡頭與數字攝像機的接口，是C型接口還是CS型接口，C型接口和CS型接口鏡頭的螺紋均為1英寸32牙，直徑為1英寸，差別是鏡頭距CCD靶面的距離不同，C式安裝座從基準面到焦點的距離為17.562毫米，比CS式距離CCD靶面多一個專用接圈的長度，CS式距焦點距離為12.5毫米。別小看這一個接圈，如果沒有它，鏡頭與網絡監控攝像頭就不能正常聚焦，圖像變得模糊不清。所以在安裝鏡頭前，先看一看攝像頭和鏡頭是不是同一種接口方式，如果不是，就需要根據具體情況增減接圈。有的攝像頭不用接圈，而采用后像調節環，調節時，用螺絲刀擰松調節環上的螺絲，轉動調節環，此時CCD靶面會相對安裝基座向后(前)運動，也起到接圈的作用。安裝鏡頭時，首先去掉監控攝像機及鏡頭的保護蓋，然后將鏡頭輕輕旋入攝像機的鏡頭接口并使之到位。對于自動光圈鏡頭，還應將鏡頭的控制線連接到數字監控攝像機的自動光圈接口上，對于電動兩可變鏡頭或三可變鏡頭，只要旋轉鏡頭到位，則暫時不需校正其平衡狀態(只有在后焦聚調整完畢后才需要最后校正其平衡狀態)。

　　調整鏡頭光圈與對焦

　　關閉高清數字攝像機上電子快門及逆光補償等開關，將攝像機對準欲監視的場景，調整鏡頭的光圈與對焦環，使監視器上的圖像最佳。如果是在光照度變化比較大的場合使用攝像機，最好配接自動光圈鏡頭并將攝像機的電子快門開關(ELC)置于OFF.如果選用了手動光圈則應將攝像機的電子快門開關(ELC)置于ON，并在應用現場最為明亮(環境光照度最大)時，將鏡頭光圈盡可能開大并仍使圖像為最佳(不能使圖像過于發白而過載)，鏡頭即調整完畢。裝好防護罩并上好支架即可。由于光圈較大，景深范圍相對較小，對焦距時應盡可能照顧到整個監視現場的清晰度。當現場照度降低時，電子快門將自動調整為慢速，配合較大的光圈，仍可使圖像滿意。

　　在以上調整過程中，若不注意在光線明亮時將鏡頭的光圈盡可能開大，而是關得比較小，則安防監控攝像機的電子快門會自動調在低速上，因此仍可以在監視器上形成較好的圖像;但當光線變暗時，由于鏡頭的光圈比較小，而電子快門也已經處于最慢(1/50s)了，此時的成像就可能是昏暗一片了。

　　后焦距的調整后焦距也稱背焦距

　　指的是當安裝上標準鏡頭(標準C/CS接口鏡頭)時，能使被攝景物的成像恰好成在CCD圖像傳感器的靶面上，一般攝像機在出廠時，對后焦距都做了適當的調整，因此，在配接定焦鏡頭的應用場合，一般都不需要調整攝像機的后焦。

　　在有些應用場合，可能出現當鏡頭對焦環調整到極限位置時仍不能使圖像清晰，此時首先必須確認鏡頭的接口是否正確。如果確認無誤，就需要對攝像機的后焦距進行調整。根據經驗，在絕大多數監控攝像機配接電動變焦鏡頭的應用場合，往往都需要對數字高清攝像機的后焦距進行調整。

　　后焦距調整的步驟如下：

　　a.將鏡頭正確安裝到攝像機上。

　　b.將鏡頭光圈盡可能開到最大(目的是縮小景深范圍，以準確找到成像焦點)。

　　c.通過變焦距調整(ZoomIn)將鏡頭推至望遠(Tele)狀態，拍攝10m以外的一個物體的特寫，再通過調整聚焦(Focus)將特寫圖像調清晰。

　　d.進行與上一步相反的變焦距調整(ZoomOut)將鏡頭拉回至廣角(Wide)狀態，此時畫面變為包含上述特寫物體的全景圖像，但此時不能再作聚焦調整(注意：如果此時的圖像變模糊也不能調整聚焦)，而是準備下一步的后焦調整。

　　e.將高清攝像機前端用于固定后焦調節環的內六角螺釘旋松，并旋轉后焦調節環(對沒有后焦調節環的攝像機則直接旋轉鏡頭而帶動其內置的后焦環)，直至畫面最清晰為止，然后暫時旋緊內六角螺釘。

　　g.在望遠狀態下，如果特寫物體已經清楚了，旋緊內六角螺釘，將光圈調整到適當的位置。

　　至此，安防高清監控攝像機和鏡頭就調試完畢。
